PVD（物理气相沉积技术）简介

1. PVD简介

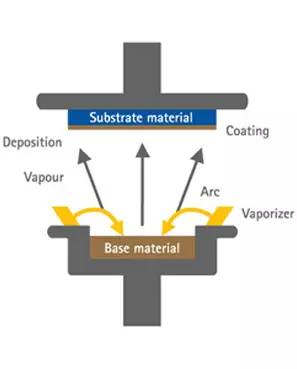

PVD是英文Physical Vapor Deposition（物理气相沉积）的缩写，是指在真空条件下，采用低电压、大电流的电弧放电技术，利用气体放电使靶材蒸发并使被蒸发物质与气体都发生电离，利用电场的加速作用，使被蒸发物质及其反应产物沉积在工件上。

2. PVD技术的发展

PVD技术出现于二十世纪七十年代末，制备的薄膜具有高硬度、低摩擦系数、很好的耐磨性和化学稳定性等优点。最初在高速钢刀具领域的成功应用引起了世界各国制造业的高度重视，人们在开发高性能、高可靠性涂层设备的同时，也在硬质合金、陶瓷类刀具中进行了更加深入的涂层应用研究。与CVD工艺相比，PVD工艺处理温度低，在600℃以下时对刀具材料的抗弯强度无影响；薄膜内部应力状态为压应力，更适于对硬质合金精密复杂刀具的涂层；PVD工艺对环境无不利影响，符合现代绿色制造的发展方向。目前PVD涂层技术已普遍应用于硬质合金立铣刀、钻头、阶梯钻、油孔钻、铰刀、丝锥、可转位铣刀片、异形刀具、焊接刀具等的涂层处理。

PVD技术不仅提高了薄膜与刀具基体材料的结合强度，涂层成分也由第一代的TiN发展为TiC、TiCN、ZrN、CrN、MoS2、TiAlN、TiAlCN、TiN-AlN、CNx、DLC和ta－C等多元复合涂层。

3. 主要方法

①真空蒸镀基本原理是在真空条件下，使金属、金属合金或化合物蒸发，然后沉积在基体表面上，蒸发的方法常用电阻加热，高频感应加热，电子束、激光束、离子束高能轰击镀料，使蒸发成气相，然后沉积在基体表面，历史上，真空蒸镀是PVD法中使用最早的技术。

②溅射镀膜基本原理是充氩(Ar)气的真空条件下，使氩气进行辉光放电，这时氩(Ar)原子电离成氩离子(Ar+)，氩离子在电场力的作用下，加速轰击以镀料制作的阴极靶材，靶材会被溅射出来而沉积到工件表面。如果采用直流辉光放电，称直流(Qc)溅射，射频(RF)辉光放电引起的称射频溅射。磁控(M)辉光放电引起的称磁控溅射。

③电弧等离子体镀膜基本原理是在真空条件下，用引弧针引弧，使真空金壁(阳极)和镀材(阴极)之间进行弧光放电，阴极表面快速移动着多个阴极弧斑，不断迅速蒸发甚至“异华”镀料，使之电离成以镀料为主要成分的电弧等离子体，并能迅速将镀料沉积于基体。因为有多弧斑，所以也称多弧蒸发离化过程。

④离子镀基本原理是在真空条件下，采用某种等离子体电离技术，使镀料原子部分电离成离子，同时产生许多高能量的中性原子，在被镀基体上加负偏压。这样在深度负偏压的作用下，离子沉积于基体表面形成薄膜。

4. PVD的工艺步骤

物理气相沉积技术基本原理可分三个工艺步骤：

①镀料的气化：即使镀料蒸发，升华或被溅射，也就是通过镀料的气化源。

②镀料原子、分子或离子的迁移：由气化源供出原子、分子或离子经过碰撞后，产生多种反应。

③镀料原子、分子或离子在基体上沉积。

物理气相沉积技术工艺过程简单，对环境改善，无污染，耗材少，成膜均匀致密，与基体的结合力强。该技术广泛应用于航空航天、电子、光学、机械、建筑、轻工、冶金、材料等领域，可制备具有耐磨、耐腐蚀、装饰、导电、绝缘、光导、压电、磁性、润滑、超导等特性的膜层。

随着高科技及新兴工业发展，物理气相沉积技术出现了不少新的先进的亮点，如多弧离子镀与磁控溅射兼容技术，大型矩形长弧靶和溅射靶，非平衡磁控溅射靶，孪生靶技术，带状泡沫多弧沉积卷绕镀层技术，条状纤维织物卷绕镀层技术等，使用的镀层成套设备，向计算机全自动，大型化工业规模方向发展。
